HƯỚNG DẪN CHỌN DÂY ĐIỆN CHO MÁY NÉN KHÍ
Dây dẫn là thiết bị phụ trợ tối quan trong đối với máy móc, chọn đúng loại dây dẫn phù hợp sẽ giúp chúng ta đảm bảo cung cấp nguồn điện ổn định cho máy móc và tối ưu chi phí đầu tư thiết bị
1. Khái niệm tiết diện dây dẫn
- Trước khi đi vào tìm hiểu cụ thể bảng tra tiết diện dây dẫn, chúng ta hãy cùng tìm hiểu tiết diện dây dẫn là gì? Tiết diện dây dẫn điện chính là diện tích mặt cắt vuông góc của dây dẫn.
- Việc tính toán, lựa chọn kích cỡ tiết diện dây điện từ lâu đã được các kỹ sư điện quan tâm đến khi thiết kế, đưa ra cách đấu nối hệ thống điện cho các công trình điện từ công nghiệp cho tới các công trình dân dụng, nhà hàng, bể bơi, quán coffee,… Điều này không chỉ giúp tiết kiệm chi phí lắp đặt, sử dụng cho người dùng mà còn giúp giảm thiểu được phần lớn điện năng truyền dẫn.
Tiết diện dây dẫn điện chính là diện tích mặt cắt vuông góc của dây dẫn
2. Bảng chọn tiết diện dây dẫn theo dòng điện
Cách tính tiết diện dây dẫn 3 pha được quy ước theo công thức sau: S = I/ J
Trong công thức trên, ta có:
- S là tiết diện dây dẫn (tính bằng mm2)
- I là cường độ dòng điện chạy qua phần mặt cắt vuông (đơn vị A)
- J là mật độ dòng điện cho phép (A/ mm2). Thông thường, mật độ cho phép (J) của dây đồng thường xấp xỉ bằng 4- 6A/ mm2, còn dây nhôm thường xấp xỉ từ 2- 4,5A/ mm2. Nếu như động cơ chạy 24/24 ta thường lấy sô đầu là 4A đối với dây Đồng và 2A đối với dây nhôm.
Chúng ta cần quy đổi các trị số công suất về cùng 1 đơn vị theo công thức dưới đây: 1kW = 1.000W, 1HP = 750W. Có thể lựa chọn thiết kế, chất liệu dây dẫn theo từng hạng mục công trình cụ thể bằng cách căn cứ vào công suất chịu tải của từng nhánh dây điện trong sơ đồ điện.
Bên dưới xin giới thiệu tới các bạn cách chọn tiết diện dây dẫn theo thông số của nhà sản xuất cáp điện CADIVI:
Cách chọn áp dụng cho trường hợp lắp trên không ở nhiệt độ 30oC, nhiệt độ dây dẫn tối đa khi cáp tải ở dòng điện định mức là 70oC

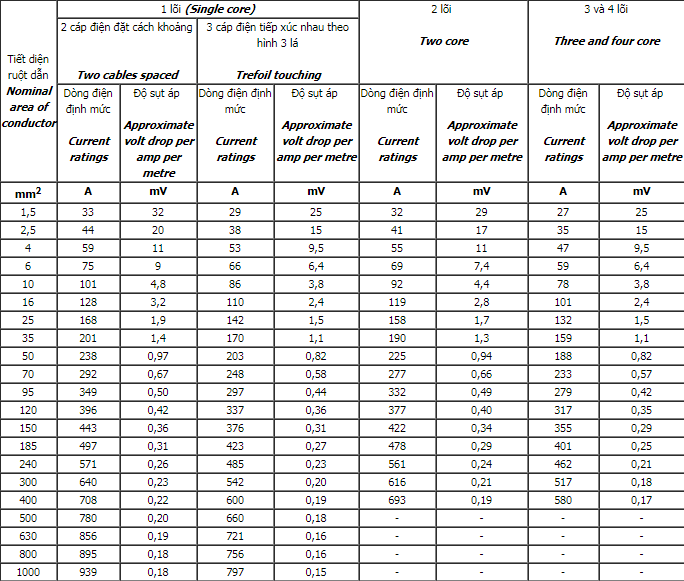

Bảng tiết diện dây dẫn và dòng điện được cụ thể hóa ở bảng sau:
